模 组 产 品
L100 Introduction
概 述

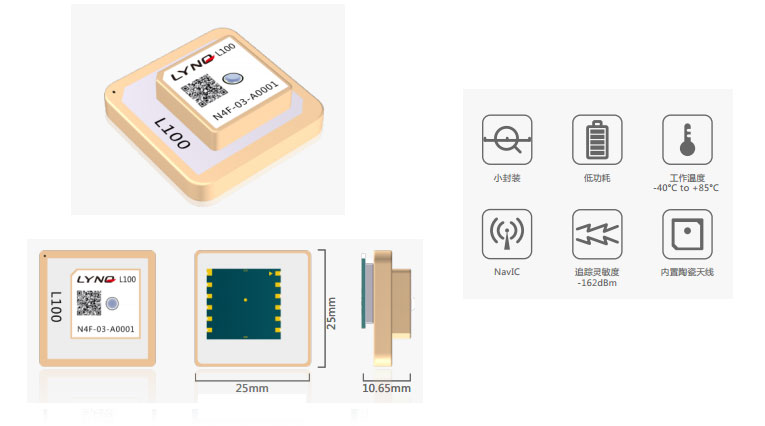

L100是一款自带25*25*4mm+15*15*4mm陶瓷天线的GPS+NavIC定位模块。基于ST最新高灵敏度导航系统开发，性能稳定可靠。L100采用LCC封装方便焊接或SMT生产。支持更高效的AGPS方式：STAGNSSTM TM, STAGNSSTMTM可预测未来5天有效星历信息，实现快速定位；高性能，小封装， 使L100模块可方便应用于M2M场景，如：导航，测量，授时，追踪等。
特 点
主要特性
GPS+NavIC定位
支持 STAGNSSTM
支持SBAS包括
WAAS/EGNOS/GAGAN/MSAS
陶瓷天线
25.0*25.0*4.0mm+15.0*15.0*4.0mm
模块封装
16.00*18.00*2.45mm
内置LNA
重 量
约20g/无天线约5g
工作温度
-40℃~+85 ℃
电气参数
工作电压
+3.3V
后备电压
+1.6V ~+4.3V
功耗
定位：97.4mA
追踪：87.7mA
休眠：TBD
备份：TBD
追踪：87.7mA
休眠：TBD
备份：TBD
天线类型
自带
接 口
天线接口
GNSS_ANT
串行接口
UART
数据接口
PPS/WAKEUP/RESET/ANT_DET/STDBYN
协 议
NMEA
PSTM
PSTM
性能参数
接收通道
48跟踪/2快速捕获
NMEA速率
1Hz
灵敏度
跟踪灵敏度：-162dBm
重新捕获：-150dBm
冷启捕获：-146Dbm
重新捕获：-150dBm
冷启捕获：-146Dbm
TTFF without STAGNSSTM
冷启动：32s
温启动：30s
热启动：<1s
温启动：30s
热启动：<1s
TTFF with STAGNSSTM
冷启动：TBD
温启动：TBD
热启动：TBD
温启动：TBD
热启动：TBD
定位精度
静态：2.5m CEP
速度：0.1m/s
速度：0.1m/s
