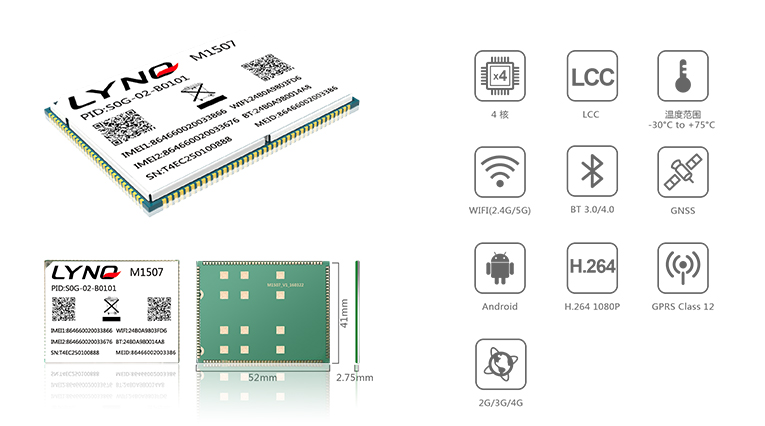

M1507 Introduction
概 述
M1507模组是一款低功耗、高性能的2G/3G/4G六模智能模组。1.3GHz主频，四核，32位 安卓6.0系统，LCC封装,集成了WIFI/BT/GNSS/FM接收功能。M1507具有封装小、工作温度范围宽等特点。因此便于贴片、并且能适用于要求安卓控制平台及数据传输的各种场合，比如智能监控，无线POS机，车载产品以及安全系统领域等。
特 点
主要特性
操作系统
Android 6.0(32bit)
处理器
Quad-core ARM@1.3GHz Cortex-A53 MPCore
512KB unified L2 cache
512KB unified L2 cache
存储器
8GB eMMC+1GB LPDDR3 （Optional 16GB+2GB）
图像处理
MaliT720-MP@450MHz and 3D/100M tri/sec,
900M pixel/sec
900M pixel/sec
视 频
解码: H.264 1080P@30fps/40Mbps
编码: H.264 1080P@30fps
编码: H.264 1080P@30fps
音 频
采样速率: 8kHz to 192kHz
采样格式: 8/16/24-bit, Mono/Stereo
语音(FR,HR,EFR,AMR FR,AMR HR and Wide Band AMR)
采样格式: 8/16/24-bit, Mono/Stereo
语音(FR,HR,EFR,AMR FR,AMR HR and Wide Band AMR)
支持频段
WCDMA:Band1/2/5/8
FDD_LTE:Band1/3/7
TDSCDMA:Band34/39
TDD_LTE:Band38/39/40/41
GSM/GPRS/EDGE: Band2/3/5/8
CDMA2000（EVDO）: BC0
FDD_LTE:Band1/3/7
TDSCDMA:Band34/39
TDD_LTE:Band38/39/40/41
GSM/GPRS/EDGE: Band2/3/5/8
CDMA2000（EVDO）: BC0
无线连接
WIFI: Support 802.11a/b/g/n
FM: FM Receiver
Bluetooth:BT3.0/4.0
GNSS: GPS/BEIDOU/Galileo/Glonass
FM: FM Receiver
Bluetooth:BT3.0/4.0
GNSS: GPS/BEIDOU/Galileo/Glonass
传感器
支持12-bit 三轴加速度传感器
用户外围特性
显示屏
FHD(1920x1080)
触摸屏
电容触摸
音频
3路差分输入，2路输出
前摄像头
13MP
后摄像头
13MP
规格参数
电压范围
3.5~4.35V(推荐4V)
I/O端口电压
1.8V
尺寸
52.0mmX41.0mmX2.95mm
封装
152-pin LCC
支持
FOTA
工作温度
-30 ~ +75℃
存储温度
-40 ~ +85℃
四个天线
WIFI/BT、GNSS、RF Main antenna、RF MIMO antenna
接 口
2 SIM card (3.0V/1.8V)
TF card
USB 2.0 HS Peripheral (OTG)
PCM
IIS
4 UART
4 IIC
SPI
ADC
GPIO
EINT
Key
Battery charge
