L506 Introduction
概 述
L506-A1是一款低功耗、高性能的LTE cat1模组，采用行业领先的高通MDM9x07平台，LTE cat1最高支持下行速率10Mbps，上行5Mbps。

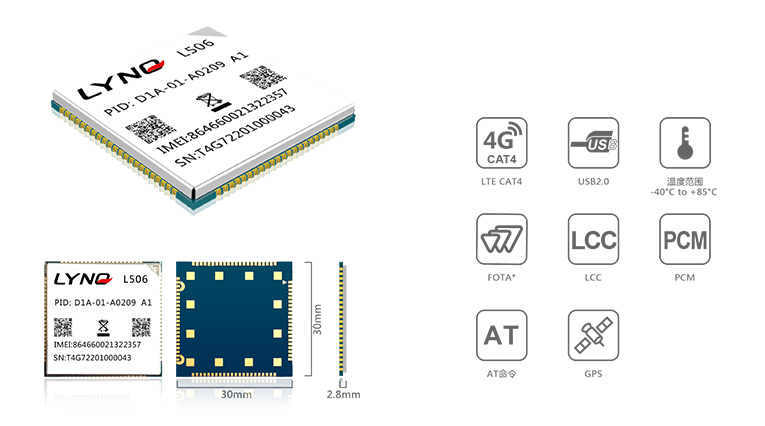

L506-A1的面积非常的小，其尺寸仅为30.0 × 30.0 × 2.8mm。其采用LCC的封装，成本优化的SMT形式，高集成度使客户方便设计他们自己的应用产品并能切身感受到模组的小尺寸，低功耗以及高机械强度所带来的益处。
L506-A1拥有可扩展的接口（USB，UART，PCM等）和功能 (Windows XP，Windows Vista，Windows 7，Windows 8， Linux, Android下驱动)，可广泛应用于具有无线上网功能的各种产品和设备中。
特 点
主要特性
支持FDD LTE
B2/B4/B5/B13/B17
支持UMTS
B2/B5
LTE能力
cat1
AT命令
3GPP TS27.007 以及增强型AT命令
供应电压范围
3.4 ~ 4.2V (推荐3.8V)
操作温度范围
-40 ~ +85℃
存储温度范围
-45 ~ +90℃
尺寸
30.0mmX30.0mmX2.8mm
封装
LCC
重量
约 6克
数据传输
LTE
Max. 50Mbps(UL)
Max. 10Mbps(DL)
HSPA+
Max. 5.76 Mbps(UL)
Max. 42 Mbps(DL)
UMTS
Max. 384Mbps(UL/DL)
接 口
UART接口
SIM卡接口(3V/1.8V)
GPIO接口
USB 2.0接口
ADC接口
SDIO接口
PCM数字音频接口
SPI接口
I2C接口
网络指示灯接口
电源键
复位键
其他特征
USB 驱动支持 Microsoft Windows2000/XP/Vista/7/8
USB驱动支持Linux /Android
Android RIL支持
固件可由USB升级
TCP/UDP/PPP/FTP*/FTPS*/HTTP/HTTPS/SMTP*/POP3*/MMS*
UART AT
