T100 Introduction
概 述

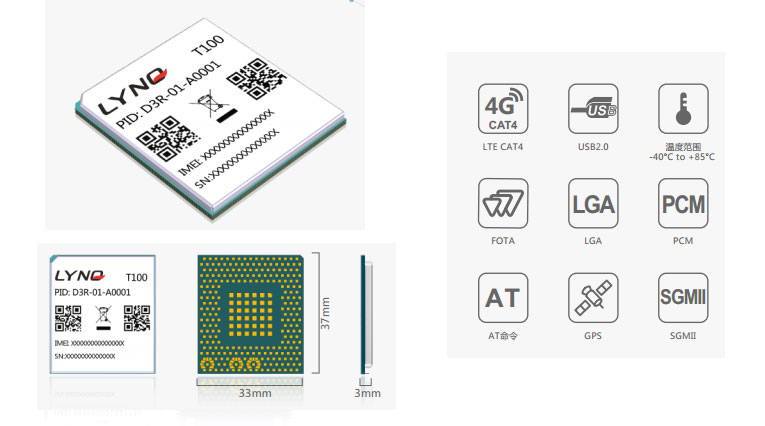

T100是一款基于高通MDM9628平台的车规级LTE模块，其支持FDD-LTE/TDDLTE/WCDMA/TD-SCDMA/CDMA等多个频段并且可以完全的兼容目前的EDGE和 GSM/GPRS 网络 ，T100严格按照IATF16949 汽车行业质量管理体系标准进行设计制造。其尺寸为33*37*3.0mm,采用LGA封装，具有很好的防静电和防电磁干扰的能力，能适应汽车行业及其他恶劣工作环境的应用场景。
T100具有各种丰富的接口，如USB,UART,GPIO,.SGMII,PCM,SDIO等。并且内嵌了丰富的网络协议，如TCP/IP/UDP/HTTP/FTP/MQTT 等。 支持多种驱动和软件功能，可支持WINDOWS，LINUX, ANDROID等系统。 使其广泛适用于各种需要无线网络功能的产品和装备上，尤其特别适用于汽车及相关的行业领域。
特 点
主要特性
T100
支持FDD LTE
B1/B3/B5/B8
TDD LTE
B34/B38/B39/B40/B41
支持UMTS
B1/B8
支持TDSCDMA
B34/B39
支持CDMA/EVDO
BC0
支持GSM
900/1800 MHz
LTE能力
cat4
AT命令
3 GPP TS27.007, 27.005 以及增强型AT命令
供应电压范围
3.4 ~ 4.2V (推荐3.8V)
操作温度范围
-40 ~ +85℃
存储温度范围
-45 ~ +90℃
尺寸
33.0mmX37.0mmX3.0mm
封装
LGA
重量
About 8g
数据传输
LTE
Max. 50Mbps(UL)
Max. 150Mbps(DL)
TD-HSDPA/HSUPA
Max. 2.2 Mbps(UL)
Max. 4.2 Mbps(DL)
TD-SCDMA
Max. 128Kbps(UL)
Max. 384Kbps(DL)
HSPA+
Max. 5.76 Mbps(UL)
Max. 42 Mbps(DL)
UMTS
Max. 384Kbps(UL/DL)
CDMA
Max. 307.2Kbps(UL/DL)
1xEV-DO
Max. 1.8Mbps(UL)
Max. 3.1Mbps(DL)
EDGE Class
Max. 236.8Kbps(DL),Max. 236.8Kbps(UL)
GPRS
Max. 85.6Kbps(DL), Max. 85.6Kbps(UL)
接 口
UART接口
SIM 接口(3V/1.8V)
GPIO接口
USB 2.0接口
ADC接口
SD Card接口
SDIO接口 (用于连接WIFI模块)
SGMII接口
PCM接口
SPI接口
I2C接口
网络指示灯接口
开机键
复位键
主天线接口
分集天线接口
GNSS天线接口
其他特征
USB 驱动支持 Microsoft Windows2000/XP/Vista/7/8
USB驱动支持Linux /Android
Android RIL支持
固件可由USB升级
TCP/UDP/PPP/FTP(S)/HTTP/HTTP(S)/SSL/TLS/SMTP/POP3/MMS/MQTT
eCall
FOTA
