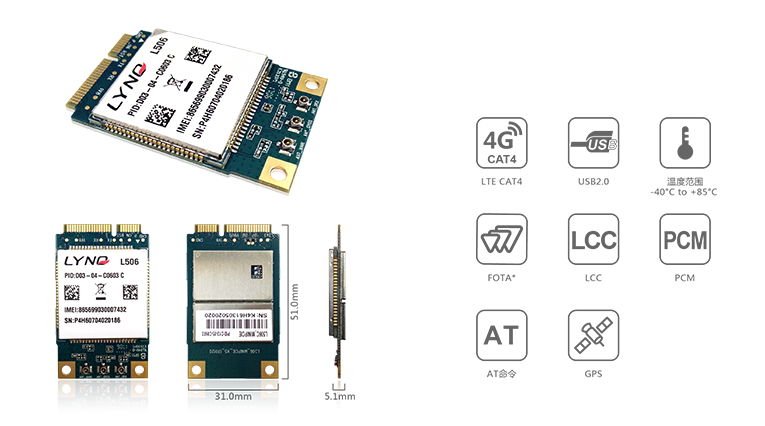

L506Mini PCIe

概        述

L506 系列MiniPCIe采用行业领先的高通MMD9x07平台,最高支持下行速率150Mbps,上行50Mbps。 L506支持多个频段包括TDD-LTE/FDD-LTE/TD-SCDMA/WCDMA/CDMA频段并且可以完全地兼容目前的EDGE和GSM/GPRS网路。

L506 MiniPCIe采用标准的MiniPCIe封装,尺寸为51.0 × 31.0 × 5.1mm。并且拥有对多个系统的驱动支持 (Windows XP,Windows Vista,Windows 7,Windows 8, Linux, Android下驱动),可广泛应用于具有无线上网功能的各种产品和设备中。

特        点

主要特性
L506C MiniPCIe
支持FDD LTE
B1/B3/ B8
TDD LTE
B38/B39/B40/B41
支持UMTS
B1/B8
支持TDSCDMA
B34/B39
支持GSM
900/1800 MHz
L506CF MiniPCIe
支持FDD LTE
B1/B3/ B8
TDD LTE
B38/B39/B40/B41
支持UMTS
B1/B8
支持TDSCDMA
B34/B39
支持CDMA/EVDO
BC0
支持GSM
900/1800 MHz
L506E MiniPCIe
支持FDD LTE
B1/B3/B7/B8/B20
支持UMTS
B1/B8
支持GSM
900/1800 MHz
LTE能力
cat4
AT命令
3GPP TST27.007 以及增强型AT命令
供应电压范围
3.4 ~ 3.6V (推荐3.3V)
操作温度范围
-40 ~ +85℃
存储温度范围
-45 ~ +90℃
尺寸
51.0mmX31.0mmX5.1mm
重量
约 11克
数据传输
LTE
Max. 50Mbps(UL)
TD-HSDPA/HSUPA
Max. 150Mbps(DL)
Max. 2.2 Mbps(UL)
Max. 4.2 Mbps(DL)
TD-SCDMA
Max. 128Kbps(UL)
Max. 384Kbps(DL)
HSPA+
Max. 5.76 Mbps(UL)
Max. 42 Mbps(DL)
UMTS
Max. 384Kbps(UL/DL)
EDGE Class
Max. 236.8Kbps(DL),Max. 236.8Kbps(UL)
GPRS
Max. 85.6Kbps(DL), Max. 85.6Kbps(UL)
接 口
UART接口
SIM卡接口(3V/1.8V)
USB 2.0接口
PCM数字音频接口(可选)
模拟语音接口(可选)
I2C接口
网络指示灯接口
天线接口
其他特征
USB 驱动支持 Microsoft Windows2000/XP/Vista/7/8
USB驱动支持Linux /Android
Android RIL支持
固件可由USB升级
TCP/UDP/PPP/FTP/FTPS/HTTP/HTTPS/SMTP/POP3
认 证
CCC/TA/ CE/FCC/ROHS
