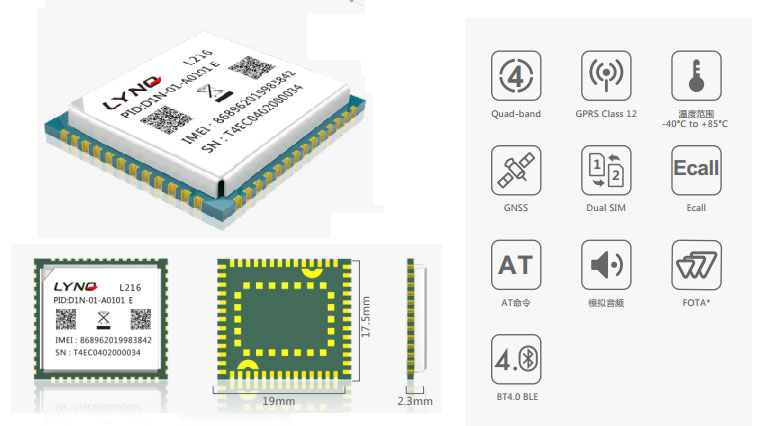

L216E Introduction
概 述
L216E是一款低功耗高性能的四频GSM/GPRS(850/900/1800/1900)模块，并且集成了高性能的全球定位导航芯片。其采用LCC+LGA的封装，易于焊接并通过标准的SMT设备实现模块的快速生产，特别适用于对成本和效率有着严格要求的应用场合。L216E拥有极小的封装，特别广的工作温度并内部集成了TCP/IP协议以及快速定位功能。特别适用于对尺寸敏感的跟踪器设备以及其它需要定位能力的应用场合。
特 点
主要特性
四频
GSM/GPRS850/900/1800/1900 MHz
满足GSM 2/2+ 标准
Class 4 (2W @850/900 MHZ)
Class 1 (1W @1800/1900 MHZ)
AT命令
GSM 07.07, 07.05以及增强型AT命令
GNSS
GPS/北斗2代(GLONASS)
供应电压
3.4 ~ 4.2V (推荐3.8V)
操作温度
-40 ~ +85℃
存储温度
-45 ~ +90℃
尺寸
17.5*19*2.3mm
重量
约 1.5g
数据传输
GPRS CLASS 12
Coding schemes
CS 1,2,3,4
支持PPP-stack
支持透传
支持协议
TCP/UDP/HTTP/SMTP*
支持USSD
短 信
短信
点对点MO and MT
短信广播
文本和PDU模式
语 音
半速率（HR)
全速率（FR)
增强型全速率（EFR)
自适应多码率（AMR)
GNSS特性
接收通道
33跟踪、99捕获
最大更新速率
10HZ
灵敏度
跟踪灵敏度: -165dBm
重新捕获: -160dBm
冷启捕获: -148 dBm
重新捕获: -160dBm
冷启捕获: -148 dBm
首次定位时间
冷启动: 31s
温启动: 26s
热启动: <1s
EPO 辅助冷启: 13s
温启动: 26s
热启动: <1s
EPO 辅助冷启: 13s
定位精度
静态: 2.5m
速度: 0.1m/s
速度: 0.1m/s
接 口
模拟语音接口
UART接口
I2C接口
SIM卡接口(3V/1.8V),支持双SIM卡*
ADC接口
GPIO接口
SD/WIFI卡接口*
USB接口
充电电源管理接口
GSM天线接口
GNSS天线接口
BT天线接口
其他特征
ECALL
TTS
认 证
CCC/TA/CE
