模 组 产 品
L306 Mini PCIe
概 述
L306 Mini PCIe是一款性能稳定可靠的UMTS/HSPA+模组，支持UMTS/HSDPA/HSUPA900(850)/2100(1900)频段并且兼容目前的GSM/GPRS/EDGE网络。

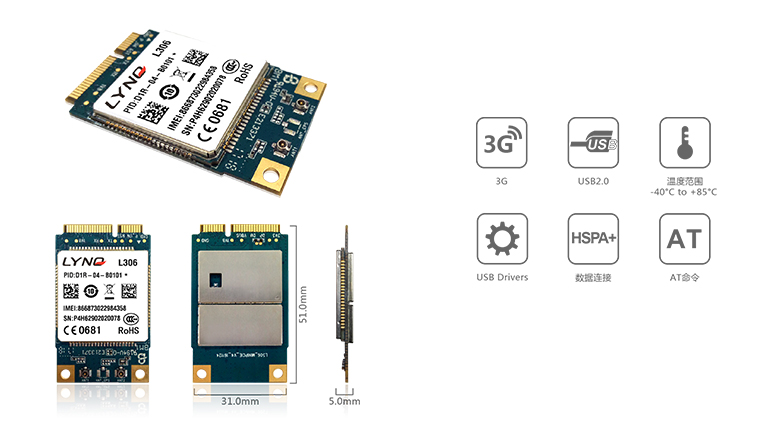

L306 Mini PCIe采用标准的Mini PCIe封装，尺寸为51*31*5.0mm。模组拥有丰富的可扩展接口（USB，UART，PCM等）和功能 (Windows XP，Windows Vista, Windows 7，Windows 8， Linux, Android下驱动)，可广泛应用于需求无线上网功能的各种产品和设备中。
特 点
主要特性
L306E Mini PCIe
UMTS/HSPA+ 900/2100MHz频段
GSM/GPRS/EDGE 850/900/1800/1900MHz频段
L306A Mini PCIe
UMTS/HSPA+ 850/1900MHz频段
GSM/GPRS/EDGE 850/900/1800/1900MHz频段
L306G Mini PCIe
UMTS/HSPA+ 850/900/1700/1900/2100MHz频段
GSM/GPRS/EDGE 850/900/1800/1900MHz频段
AT命令
3GPP TS 27.007， ETSI TS 27.005及增强型AT命令
工作电压
3.0 ~ 3.6V (推荐3.3V)
工作温度
-40 ~ +85℃
尺寸
51*31*5.0mm
封装
52- pin Mini PCIe
重量
约11克
规格描述
GPRS
Multi-slot Class 12
EDGE
Multi-slot Class 12
WCDMA PS
UL 384kbps/DL 384kbps
HSDPA
DL MAX 14.4Mbps
HSUPA
UL MAX 5.76Mbps
输出功率
UMTS 850/1900:0.25W
UMTS 900/2100:0.25W
GSM850/GSM900:2W
GSM850/GSM900:2W
DCS1800/PCS1900:1W
短 信
短 信
点对点
短信广播
文本
PDU
接 口
UART
×1，High speed UART
USIM
×1，support1.8V/3V
USB 2.0接口
High Speed,480 Mbps
IIC
x1（可选）
PCM
数字音频接口（可选）
模拟语音接口（默认）
网络指示灯接口
其他特征
USB驱动
Microsoft Windows XP/Vista/7/8
固件升级
通过USB接口升级固件
支持Linux /Android 的USB 驱动
支持Android RIL
支持TCP/IP
支持PPP
只支持USB模式下的PPP拨号
认 证
CCC/TA/CE/FCC/RoHS
