L700 Introduction
概 述

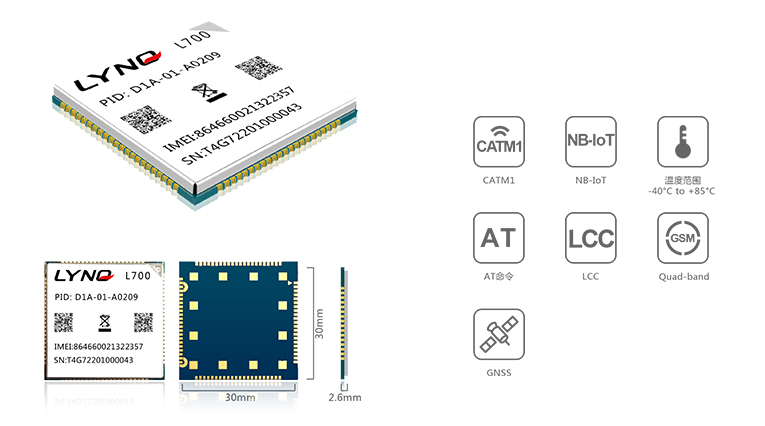

L700是一款多模的IOT模组，其支持多个频段包括CATM1/NB-IOT/GSM/GPRS/EDGE, 其尺寸为30.0 × 30.0 × 2.6mm。其采用LCC的封装，成本优化的SMT形式，高集成度使客户方便设计他们自己的应用产品并能切身感受到模组的小尺寸，低功耗以及高机械强度所带来的益处，L700同时集成了高灵敏度的GNSS，可支持GPS/BEIDOU/GLONASS等定位系统,使其特别适用于各种IOT产品和设备中。
特 点
主要特性
L700-CM
Support LTE CatM1
B1/B3/B8
Support NB-IOT
B3/B5/B8/B20
Support GSM
Quad-Band 850/900/ 1800/1900MHz
GNSS
GPS/BEIDOU/GLONASS
AT命令
3GPP TS27.007, 27.005 以及增强型AT命令
供应电压
3.4 ~ 4.2V (推荐3.8V)
操作温度
-40 ~ +85℃
存储温度
-45 ~ +90℃
尺寸
30.0mmX30.0mmX2.6mm
封装
LCC
重量
约4克
数据传输
LTE-CATM1
Max. 1Mbps(UL)
Max. 1Mbps(DL)
CAT-NB1
Max. 150Kbps(UL)
Max. 150Kbps(DL)
EDGE Class
Max. 59.2Kbps(UL)
Max. 236.8Kbps(DL)
接 口
UART接口
SIM卡接口(3V/1.8V)
GPIO接口
USB 2.0接口
ADC接口
PCM接口
I2C接口
网络指示灯接口
电源键
复位键
主天线接口
GNSS天线接口
其他特征
固件可由USB升级
TCP/ UDP/ COAP/FTP/HTTP/ SMTP
认 证
CCC*/TA*/ CE*/ROHS*
